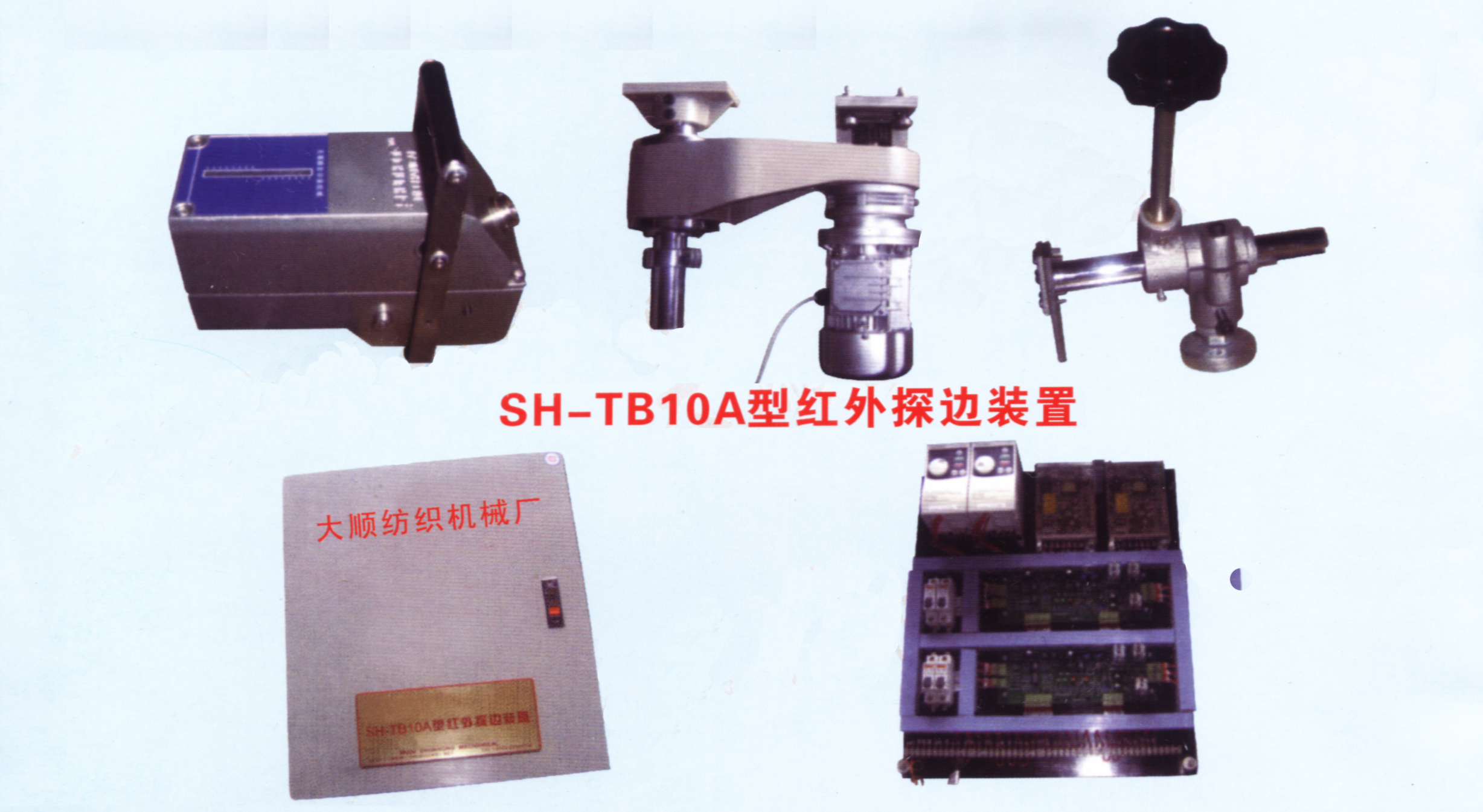

| SH-TB10A型红外探边装置是集光机电为一体的新一代探边装置,它广泛应用于纺织印染行业中.它通常应用于热风拉幅定型机和包装设备的进口外,当进布处织物布边不断变化时,该装置能够自动调整针板、链轨的位置，从而保证布边正确纳入针板，使加工织物布边的上针宽度保持一致。 |
| 主要技术参数: |
系统特性 |
位置精度 |
驱动力 |
允许最高车速 |
工作电源 |
最高跟踪速度 |
响应时间 |
| ≤ 1mm |
≥ 3500N |
120m/min |
单项220V 50HZ
或三相380V 50HZ |
180mm/S |
≤ 150ms |
|
红外传感器 |
工作方式 |
比例输出有效行程 |
工作电源 |
模拟输出电压 |
总电量 |
不接触数字式+档LED指示织物位置 |
6mm |
12V |
-10V-0V-10V |
约300MA
（一对） |
|
|
工作
环境
要求 |
红外传感器 |
0 ～75 ℃ |
|
三相异
步调整
电机 |
额定功率 |
370W |
电机 |
0 ～50 ℃ |
控制器 |
0 ～50 ℃ |
额定转速 |
1400R/MIN |
相对湿度 |
≤ 85% |
|
| |
|
|
